焊接冶金基本知識-第5章 焊接變形與應力
作者：小編 時間：2025/8/11 20:03:56
除了爐中釬焊、擴散焊，對小型工件整體加熱的焊接方法外，絕大部分熔焊、壓焊和釬焊方法，均采用熱能比較集中的“點熱源”,如高溫火焰、電弧，或瞬間高密度、高強度電子束、激光束或電脈沖等，對工件上的加熱點，快速加熱，使局部待焊母材或焊料迅速熔化，并凝結為一體，若十焊點組合起來，或一個個焊點連續起來就形成焊接接頭。因此焊接是種局部加熱的工藝過程，對工件這種不均勻的快速加熱與冷卻過程是產生焊接變形與應力的根本原因。另外，焊接接頭又常常是不同組織成分，不同性質的材料組成的不均勻體，即使均勻加熱冷卻，也會因焊縫、母材的膨脹系數不同，面產生內應力。
焊接變形是造成焊接結構尺寸形狀超差、焊接結構組裝配合困難的重要原因，必須首先矯正焊接變形，才能進入下一道工序。這勢必增加焊接結構的生產周期和制造成本。焊接變形過大或矯正無效，還有可能使產品報廢，造成經濟損失。
被焊材料的抗裂能力僅是開裂與否的客觀條件.焊接過程中產生的內應力，才是焊縫或焊接接頭產上焊接裂紋的動力和根源。歷史上，一些橋梁突然倒塌、壓力容器突然開裂起火、輪船突然開裂沉沒等低應力脆性斷裂事故的發生，無-不與焊接結構中存在較高的焊接內應力和應力集中有著密切的關系。
在多數情況下，焊后殘留在結構中的內應力無礙于焊接結構的使用性能，焊接應力變形也可以預先防止、調整和控制，可以變不利的焊接應力變形狀態為無害的，甚至是有利的應力變形狀態。
因此，了解產生焊接變形及應力的原因，研究和掌握它們的變化規律，對于防止和減少變形及應力具有重要意義。
5.1 產生焊接變形與應力的原因
5.1.1 變形與應力的基本概念
(1)變形
任何物體在外力作用下都能引起形狀或尺寸的改變，這種現象叫變形。金屬材料在外力作用下，能發生兩種性質不同的變形。當外力去除后，金屬能恢復到原來的形狀和尺寸者為彈性變形，當外力去除后，變形并不消失，而成了永久性變形的稱為塑性變形，又叫殘余變形。
金屬受外力作用時，總是先發生彈性變形，并隨著外力的增加，這種變形也隨之增加，當增加到某一程度(彈性極限)以后，塑性變形開始產生。所以只有在外力超過金屬的彈性極限后，才會產生永久性的變形。金屬發生屈服時的應力稱為屈服極限o?,繼續增大外力產生的變形幾乎都是塑性變形。
金屬的彈性極限和屈服極限與溫度有關。碳鋼被加熱到600～700℃以后，其彈性極限和屈服極限幾乎下降為零，如圖5-1所示。這時的溫度稱為力學熔化溫度或力學熔點。超過力學熔點，在外力作用下引起的變形幾乎全部變?yōu)樗苄宰冃巍?/span>
(2)內應力
金屬在外力作用下發生變形的同時，其內部也產生一種與外力相抗衡的內力。物體單位
面積上引起的內力叫應力。受拉伸時引起的是拉應力，受壓縮時為壓應力。金屬的強度以它發生破壞前的最大應力(強度極限)來衡量。只要金屬內部的應力達到或超過它的強度極限，金屬就會發生開裂。
根據引起內力的原因不同，可將應力分為兩類：一類是工作應力，它是由外力作用于物體而引起的應力：另一類是內應力，它是由物體化學成分、金相組織及溫度等因素變化，造成物體內部的不均勻性變形而引起的應力，或者說，內應力是在沒有外力條件下平衡于物體內部的應力。內應力的顯著特點是：在物體內部，內應力是自成平衡的，形成-個內部平衡力系。
內應力存在于許多工程結構中，如鉚接結構、鑄造結構、焊接結構等。焊接應力就是一種內應力。
5.1.2焊接引起的變形與應力
(1)焊接變形
焊接變形，即由于焊接而引起的焊件變形。焊件的變形從焊接開始即發生，并一直持續到焊件冷卻至原始溫度時才結束.焊接變形包括焊接過程中的變形和焊接殘余變形。焊后焊件不能消失的變形，稱為焊接殘余變形。通常情況下，將焊接殘余變形簡稱為焊接變形。

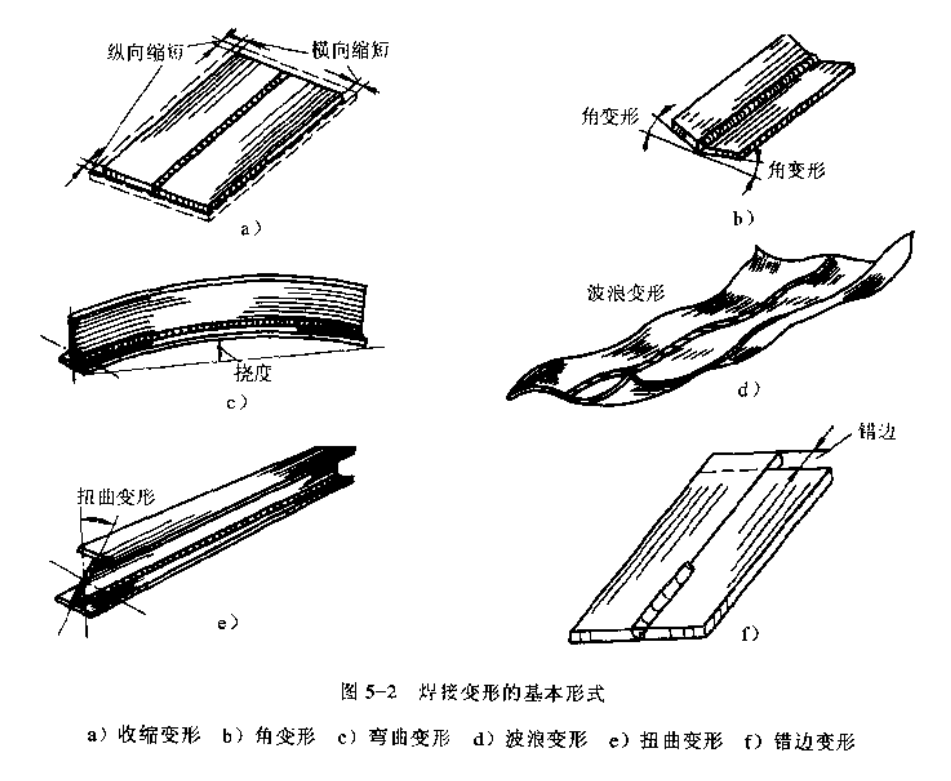

按焊接變形的特征，可將焊接變形分為六種基本變形形式，即收縮變形、彎曲變形(也稱撓曲變形)、角變形、波浪變形、扭曲變形和錯邊變形等，見圖5-2所示。角變形、錯邊變形、波浪變形大多數情況下產生于焊接結構的局部區域。
一般說來，構件焊后有可能同時產生上述幾種變形，只是變形程度各不相同。如圖中5-2c所示的丁字梁，焊后產生彎曲變形最明顯，其次是角變形。此外，還發生了梁總長縮短和水平板寬度變窄的變形。如果鋼板很薄，還可能產生波浪變形；操作不當，就會發生扭曲變形等。
(2)焊接應力
焊接應力是焊接過程中及焊接過程結束后，存在于焊件中的內應力、焊接應力也是從焊接一開始就產生，并且隨著焊接的進行而不斷地改變它在構件中的分布。按應力作用時間的不同，焊接應力可分為焊接瞬時應力和焊接殘余應力。焊接瞬時應力，是指焊接過程中某一瞬時的焊接應力，它隨時間而變化。焊件冷去J后，殘留于焊件內的應力叫焊接殘余應力，這種應力對結構的使用性能有影響。此外，金屬在加熱或冷卻過程中局部組織發生轉變(如馬氏體相變)會引起組織應力，又叫相變應力。上述這些應力，都是在沒有外力作用下產生的內應力。焊接時，如果焊件在發生變形的過程中受到外界的限制，例如在夾具夾緊情況下進行焊接，則在焊件中產生拘束應力，這種應力將隨著限制的去除而消失。過大的拘束應力會引起焊接裂紋。

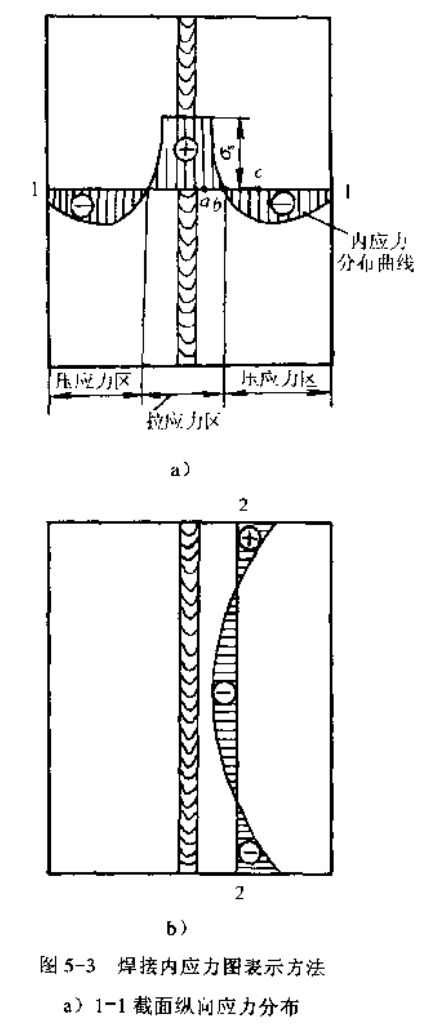

焊 上的焊接應力分布可以用應力圖來表示。圖5-3所示為直接畫在焊件所要研究的截面上的應力圖。圖5-3a表示縱向的焊接殘余內應力在磺截面1-1上的分布，內應力在垂直該應力的整個截面上，應該是平衡的，有拉也有壓，合力等于零。圖中有“田”符號的為拉應力，右“日”者為壓應力。圖中a點的拉應力最大，它等于該材料的屈服強度o,b點的應力為零，e點為壓應力最大的地方。整條曲線就代表了截面上各點應力的大小與分布情況。圖b是2-2截面上橫向的焊接殘余內應力分布·其中間部分為壓應力，兩端為拉應力。
5.1.3焊接變形與應力產生的原因
產生焊接變形與應力最根本的原因是焊件受熱或冷卻不均勻，焊縫金屬的收縮、金相組織的變化及焊件的剛性也是產生或影響焊接變形與應力的重要原因。
(1)焊件的不均勻受熱
焊件的焊接是一種局部加熱和冷卻的過

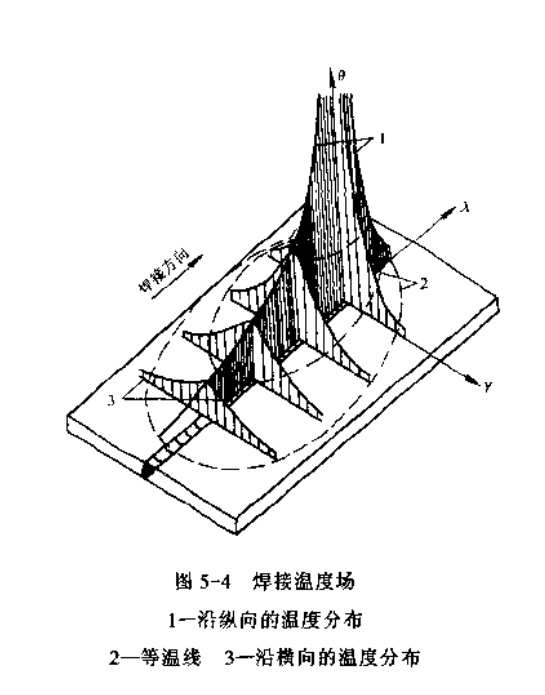

程。圖5-4為平板沿中心線堆焊時的溫度場。焊接熱源相當于一個“點熱源”,加熱點的溫度很高，能量密度很人，焊接時，加熱升溫速度很快，一般僅僅需要很短時間(百分之兒秒，或零點幾秒)就把加熱點從常溫加熱到熔融狀態。由于加熱速度很快，來不及導熱，造成溫度梯度很高，溫差很大，焊件上的溫度分布極不均勻，焊縫及其附近區域被加熱到熔化狀態或接近熔點，而遠離焊縫的區域溫度卻較低，
仍是常溫，是冷金屬。周圍冷金屬對加熱點金屬的熱膨脹有著很強的拘束作用，阻礙其自由膨脹。冷卻收縮時，先冷金屬對后冷金屬的收縮也有著很強的拘束作用，限制其自由收縮。由于焊件上各點的受熱膨脹與冷卻收縮不一致，故使焊件上存在復雜的應力與變形。
對焊件進行不均勻加熱和冷卻能引起焊接應力與變形的原因，可通過以下分析來說明：
如圖5-5所示，我們可以把加熱點看作鋼板中一個半徑為r的小圓柱體。如果這小圓柱體足一個獨立的，不受任何拘束的自由變形體，則當它被加熱升溫時，它在上下左右前后各個方向，都有自由膨脹增高變粗的趨勢。若假設小圓杜半徑r因溫度升高而產生膨脹變形
△r(△r為自由溫度變形),則△r =α△tr,即
自由溫度變形△r等于該物體(小圓柱)的線膨脹系數α乘以升高的溫度△t,再乘以相應的長度r。小圓柱的半徑膨脹為r+△r。
實際上，小圓柱體只是整個鋼板的一個小部分，因受到周圍未被加墊的冷金屬的拘束，而不能向四周自由膨脹。小圓柱體要膨脹，周圍冷金屬不讓它膨脹，它們相鄰的圓柱形接觸面之間就存在著相互作用力(即內應力)、自
山溫度變形△r因受周圍冷金屬的拘束，被擠壓回去，顯得瘦長，半徑方向的升溫膨脹，僅表現為一種變形趨勢(即內部變形)。若小圓柱體溫升不大，則這內應力和內部變形都足彈性的，在彈性范圍內，溫度恢復均衡時，彈性變形恢復，彈性內應力也消失。
△r
二
圖5-5點熱源加熱點自由溫度變形圖
焊接過程的溫升非常高，受熱升溫的金屬具有固體、液體體積不能壓縮的特點，僅能產生微量的彈性變形。受熱升溫的小圓柱體不能向四周膨脹，必然向圓柱體變形阻力較小的上下自由表面方向產生塑性流動。即小圓柱體受熱升溫膨脹時，在四周半徑方向上受擠壓內應力作用，當圓柱面上的擠壓內應力達到材料的屈服極限時，產生壓縮塑性變形。小圓柱體冷卻收縮也受拘束，冷卻后小圓柱體中承受的殘余拉應力能夠達到材料的屈服極限。

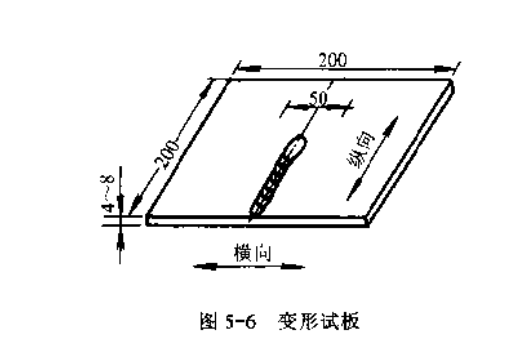

這種分析是很容易證明的。取一塊不大的薄鋼板，如200mm×200mm×(4～8)mm,如圖5-6所示，劃上中心線，在中心兩側對稱位置，相距50mm的地方，用沖頭打上若干對標記。然后，用氣體火焰槍，沿鋼板中心線，從鋼板一端加熱到另一端。移槍速度不宜太快或太慢，以加熱點不熔化，僅保持暗紅色(約600℃)為宜。每加熱一次，觀測一次，不難發現中心線兩側標記間的距離被逐漸拉近。這是因為，我們沿中心線從頭加熱到尾，橫向壓縮塑性變形在隨后的冷卻收縮中表現出來，拉著鋼板向中心線靠攏，產生橫向收縮。阿時，中心線部位的鋼板厚度也相應增加。這些都是鋼板受熱升溫膨脹不自由，產生壓縮塑性變形，向中心線厚度方向流動的具體表現。
我們還可以看到，鋼板發生了角變形，這是由于鋼板上下表面受熱量不同，因而鋼板上：下部位受到的壓縮塑性變形量也不同造成的.由觀測結果可知，標記之間的縱向收縮變形量很小。焊縫縱向收縮變形很小的原因在于，沿焊道加熱，只有焊道區域有縱向收縮趨勢，兩側大面積冷金屬與焊道是一個整體，它們對焊縫區域金屬的縱向冷卻收縮有很強的阻止拉伸作用，使焊縫區域的縱向殘余拉伸應力很高，一般都接近或達到材料的屈服極限。
焊縫區金屬(特別是焊縫附近的金屬)的尺寸，在焊接后將會縮小這一現象，也可以借助以下三組試驗的結果加以解釋。

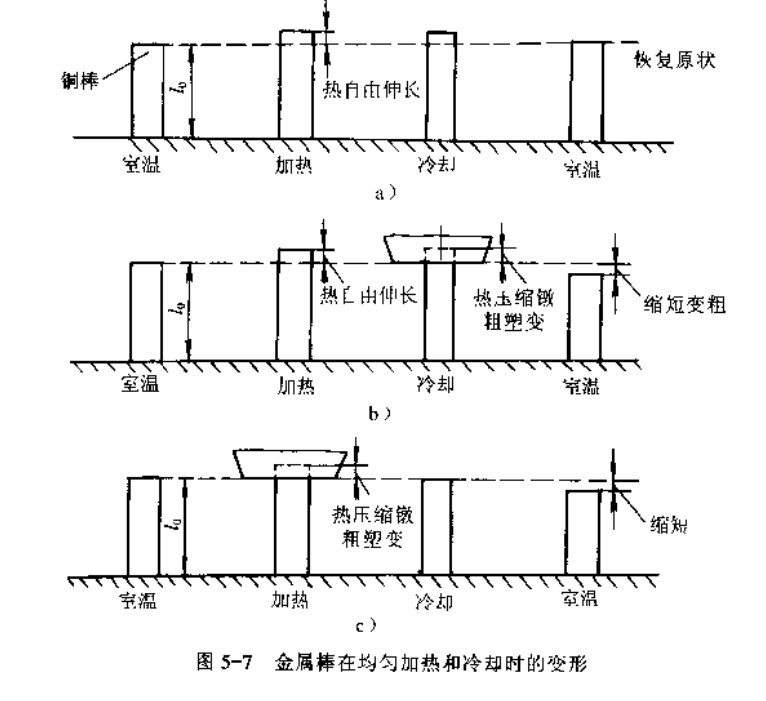

圖5-7中5-7a、5-7b、5-7c分別為三個試驗過程示意圖。試驗用試件為同一長度的碳鋼棒。試驗時采用均勻加熱和冷卻，加熱溫度為900℃。
從圖5-7a所示的試驗過程可看出，鋼棒在自由狀態下加熱發生自由膨脹(伸長),隨后冷卻時發生自由收縮(縮短),冷卻到室溫后，鋼棒又回復原來的長度，沒有發生伸長和縮短。
圖5-7b為鋼棒加熱到900℃后，立即用壓力機把其加熱自由伸長的部分壓縮回去，當自由冷卻到室溫后，其長度就縮短了。這就像鋼材加熱到紅熱狀態時進行鍛造-樣，發生了熱壓鐓粗塑性變形，冷卻后長度要發生縮短。
圖5-7c所示的試驗過程不同于5-7b,但結果相同。試驗鋼棒在加熱發生自由伸長時就受到阻礙，在加熱過程中熱伸長都被一點一點地?zé)釅虹叴至?圖中虛線所示)。因加熱溫度達900℃,金屬早巳失去彈性，所以被熱壓鐓粗的變形顯然也屬塑性變形，結果金屬棒縮短。金屬在加熱過程中發生過壓縮塑性變形的，冷卻后它一定發生縮短的變形。
恢復原狀銅棒熱自由伸長室溫加熱冷去J室溫
a)
熱自由伸長熱玉縮餓縮短變粗粗塑變室溫加熱冷卻室溫
b)
熱壓縮鐓粗塑變縮短室溫加熱冷卻室溫
c)
圖5-7金屬棒在均勻加熱和冷卻時的變形
焊接加熱過程可以認為和圖5-7c所示的過程相似，焊接區的金屬在熱作用下的熱自由膨脹受到周圍未被加熱金屬的阻礙而發生壓縮塑性變形，所以焊后冷卻時，這一區域的金屬必然有收縮變短的趨勢。但是焊縫區金屬的收縮過程是不自由的，收縮又要受到周圍未被加熱金屬的牽制而產生拉伸塑性變形和拉應力，所以整個試件在寬度、長度尺寸上產生縮小的同時，內部還產生焊接殘余應力，而且在焊縫區域產生的縱向應力通常都是拉伸應力。
(2)焊縫金屬的收縮
焊縫金屬包括熔化的母材和填充金屬，甚至包括焊縫兩側力學熔點以上的固態母材金屬，它們均處于全塑性狀態。金屬在力學熔點以上溫度的加熱和冷卻過程中，只有自身的塑性變形，對周圍金屬并無推力和拉動作用。這部分金屬可稱為廣義的焊縫金屬，它們與母材是緊密聯系在--起的，因此，這部分金屬在力學熔點以下是不能自由收縮的。焊縫金屬的冷卻收縮將引起整個焊件的變形，同時在焊件中引起殘余應力。另外，一條焊縫是逐步形成的，焊縫中先結晶的部分要影響后結晶部分的收縮，改變焊接應力與變形的大小和分布。
(3)金屬組織的變化
有些金屬在固態下有相變過程。例如鋼，在固態下會隨著溫度的變化而發生組織的變化。焊縫金屬在周圍冷金屬的包圍中，冷卻速度極快。如高強鋼焊接時，焊縫金屬像被淬火一樣，來不及相變，直到較低溫度下，才從奧氏體轉變?yōu)轳R氏體，比容明顯增大，這不但可能抵消焊接時產生的部分壓縮塑性變形，減小殘余拉應力，甚至可能使焊縫區出現較大的壓應力。力學熔點以下溫度的相變才會影響殘余應力及變形。
(4)焊件的剛性和拘束
焊件的剛性和拘束越大，焊接過程中及焊后冷卻過程中的變形越小，焊接殘余變形也越小。但是，由于剛性拘束大，焊件在加熱過程
中就不能較自由的變形，焊件內的壓縮塑性變形就較大；隨后的冷卻過程不自由，會導致焊接殘余應力的增大，出此可知，焊件的剛性和拘束與焊接應力、焊接變形有密切的關系。焊件的剛度和拘束越人，焊接變形就越小、焊接應力則越大；反之，焊件的剛度和拘束越小，焊接變形就越大，焊接應力則越小。
由以上分析可見，焊接應力變形產生的根源是焊接受熱不均，膨脹不自由，因而產生不均勻壓縮塑性變形所造成的。這種壓縮塑性變形在隨后的冷卻收縮過程中，如果工件板面較窄，厚度較薄，收縮阻礙較小，就表現為焊縫寬度、長度方向的收縮變形。否則，如果板面較寬，厚度較大，焊縫縱向的冷卻收縮受到兩側冷金屬的較大阻礙，就會對冷卻收縮的金屬產生拉伸作用，并在工件中殘留較大的殘余內應力。如果整個焊接結構的剛度較大，例如結構艙壁上的封閉焊縫，焊縫的橫向收縮也受到很大限制，則在這些焊接結構中還將殘留巨大的拘束應力。采用合理的工藝手段，使焊接收縮比較自由的進行，或讓這些收縮效果互相抵消，或消除于焊接過程之中，就可以使焊接應力變形都比較小。近年來，焊接界的科學研究工作者，在“低應力少變形無熱裂自動焊接技術”方面，進行了大量的研究工作，有些成果已逐步用于焊接生產。
